номенклатурный номер |
M74HC03RM13TR
|
---|---|
производитель | STMicroelectronics |
Прочие номера деталей |
497-1750-2-ND
497-1750-1-ND
497-1750-2-NDR
-497-1750-6
497-1750-1-NDR
497-1750-6
-497-1750-1
497-1750-1
497-1750-2
-497-1750-2
|
описание | IC GATE NAND 4CH 2-INP 14SO |
подробное описание | NAND Gate IC 4 Channel Open Drain 14-SO |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | STMicroelectronics | |
серия |
74HC
|
|
Статус | Obsolete | |
Функции | Open Drain | |

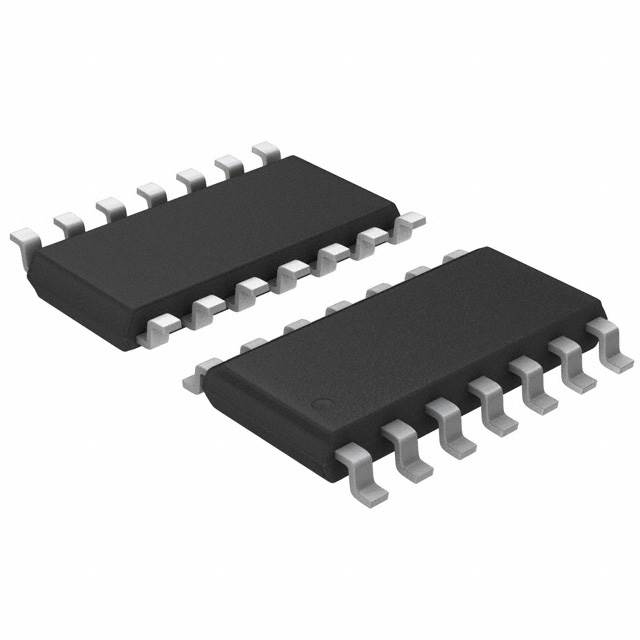

Пакет/кейс | 14-SOIC (0.154", 3.90mm Width) | |
Тип монтажа | Surface Mount | |
Тип логики | NAND Gate | |
Рабочая Температура | -55°C ~ 125°C | |
Напряжение питания | 2V ~ 6V | |
Ток — выходной высокий, низкий | -, 5.2mA | |
Количество входов | 2 | |
Пакет устройств поставщика | 14-SO | |
Входной логический уровень — высокий | 1.5V ~ 4.2V | |
Входной логический уровень — низкий | 0.5V ~ 1.8V | |
Макс. задержка распространения @ V, Макс. CL | 10ns @ 6V, 50pF | |
Количество цепей | 4 | |
Ток – режим покоя (макс.) | 1 µA |
Тип ресурса | ссылка | |
---|---|---|
Правила | M74HC03RM13TR |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | Соответствует стандарту RoHS |
