номенклатурный номер |
PC47EER42/42/20-Z
|
---|---|
производитель | TDK Corporation |
Прочие номера деталей |
445-180899-ND
445-180899
|

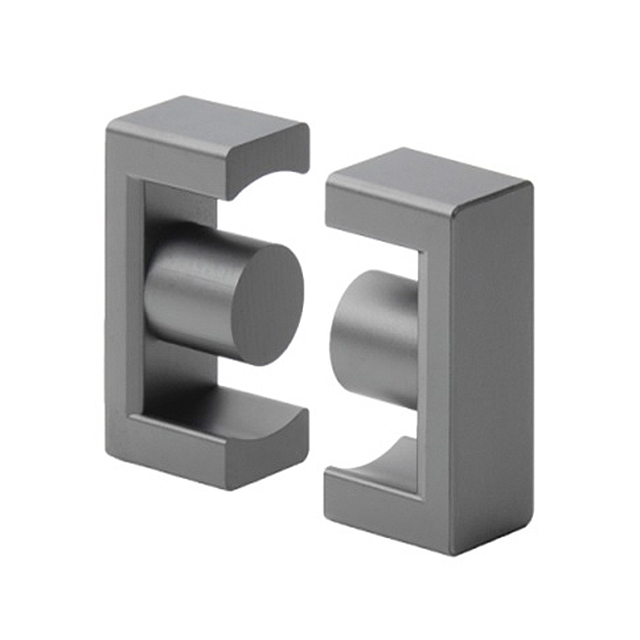

описание | FERRITE CORE E 5.34UH PCS47 2PC |
подробное описание | Uncoated PC47 Ferrite Core E Type 1.659" (42.15mm) Length 0.772" (19.60mm) Width Diameter 0.835" (21.20mm) Height |
Стандартный срок поставки | 15 weeks |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | TDK Corporation | |
серия |
E
|
|
Статус | Active | |
Толерантность | ±25% | |
Материал | PC47 | |
Длина | 1.659" (42.15mm) | |
Ширина | 0.772" (19.60mm) | |
Высота | 0.835" (21.20mm) | |
Тип ядра | E | |
Пакет устройств поставщика | EER 42 x 42 x 20 | |
Коэффициент индуктивности (Al) | 5.34 µH | |
Заканчивать | Uncoated | |
Зазор | Ungapped | |
Коэффициент сердцевины (ΣI/A) мм⁻¹ | 0.41 | |
Эффективная длина (le), мм | 98.6 | |
Эффективная площадь (Ae), мм² | 240.0 | |
Эффективный магнитный объем (Ve), мм³ | 23700.0 |
Тип ресурса | ссылка | |
---|---|---|
Правила | PC47EER42/42/20-Z | |
Правила | Mult Devs Additional Location 27/Apr/2023 |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.90.9630 | |
Уровень чувствительности к влаге (MSL) | не поддерживается | |
Состояние RoHS | Соответствует стандарту RoHS |
