номенклатурный номер |
PC95ELT20X7.7-Z
|
---|---|
производитель | TDK Corporation |
Прочие номера деталей |
445-180868-ND
445-180868
|

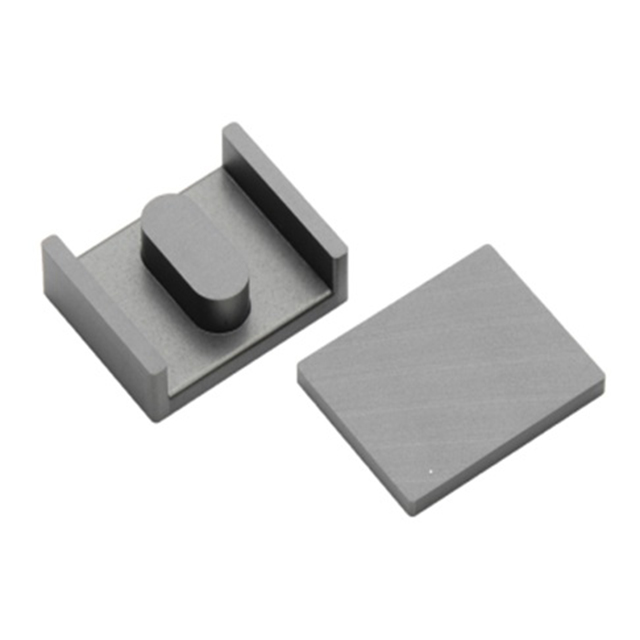

описание | FERRITE CORE ELH 5.63UH 1SET |
подробное описание | Uncoated PC95 Ferrite Core ELH, PLT Type 0.787" (20.00mm) Length 0.630" (16.00mm) Width Diameter 0.230" (5.84mm) Height |
Стандартный срок поставки | 52 weeks |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | TDK Corporation | |
серия |
Planar
|
|
Статус | Active | |
Толерантность | ±25% | |
Материал | PC95 | |
Длина | 0.787" (20.00mm) | |
Ширина | 0.630" (16.00mm) | |
Высота | 0.230" (5.84mm) | |
Тип ядра | ELH, PLT | |
Пакет устройств поставщика | ELT 20 x 7.7 | |
Коэффициент индуктивности (Al) | 5.63 µH | |
Заканчивать | Uncoated | |
Зазор | Ungapped | |
Коэффициент сердцевины (ΣI/A) мм⁻¹ | 0.47 | |
Эффективная длина (le), мм | 54.6 | |
Эффективная площадь (Ae), мм² | 25.6 | |
Минимальное сечение жилы (Amin), мм² | 52.9 | |
Эффективный магнитный объем (Ve), мм³ | 1400 |
Тип ресурса | ссылка | |
---|---|---|
Правила | PC95ELT20X7.7-Z |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.90.9630 | |
Уровень чувствительности к влаге (MSL) | не поддерживается | |
Состояние RoHS | Соответствует стандарту RoHS |
