номенклатурный номер |
IRFR9220TR
|
---|---|
производитель | Vishay / Siliconix |
Прочие номера деталей |
IRFR9220TR-ND
|
описание | MOSFET P-CH 200V 3.6A DPAK |
подробное описание | P-Channel 200 V 3.6A (Tc) 2.5W (Ta), 42W (Tc) Surface Mount DPAK |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Vishay / Siliconix | |
серия | ||
Статус | Obsolete | |

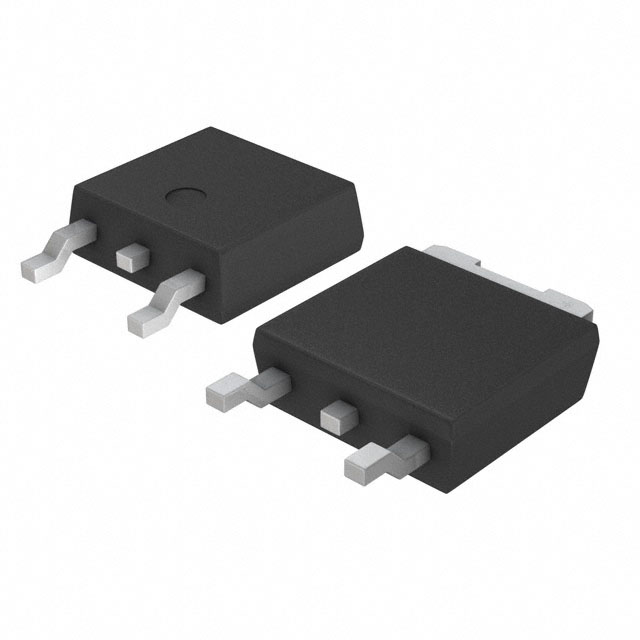

Пакет/кейс | TO-252-3, DPAK (2 Leads + Tab), SC-63 | |
Тип монтажа | Surface Mount | |
Рабочая Температура | -55°C ~ 150°C (TJ) | |
Технологии | MOSFET (Metal Oxide) | |
Тип полевого транзистора | P-Channel | |
Ток — непрерывный сток (Id) при 25°C | 3.6A (Tc) | |
Rds включен (макс.) @ Id, Vgs | 1.5Ohm @ 2.2A, 10V | |
Рассеиваемая мощность (макс.) | 2.5W (Ta), 42W (Tc) | |
Vgs(th) (Макс) @ Id | 4V @ 250µA | |
Пакет устройств поставщика | DPAK | |
Напряжение привода (макс. показания включены, мин. значения включены) | 10V | |
ВГС (Макс) | ±20V | |
Напряжение стока к источнику (Vdss) | 200 V | |
Заряд затвора (Qg) (Макс.) @ Vgs | 20 nC @ 10 V | |
Входная емкость (СНПЧ) (макс.) @ Vds | 340 pF @ 25 V |
Тип ресурса | ссылка | |
---|---|---|
Правила | IRFR9220TR |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | RoHS non-compliant |
